Dlaczego warto odzyskiwać ciepło odpadowe?
W czasach rosnących cen energii i potrzeby zwiększania efektywności energetycznej budynków i instalacji przemysłowych, coraz większą uwagę poświęca się technologiom odzysku ciepła odpadowego. Dwa interesujące podejścia do przekształcania ciepła w energię elektryczną to: silnik Stirlinga oraz ogniwa termoelektryczne (TEG). Oba systemy mają swoje zalety i ograniczenia, a wybór między nimi zależy od charakterystyki źródła ciepła, oczekiwanej mocy oraz celu inwestycji. W artykule porównamy te technologie i podpowiemy, kiedy warto zainwestować w każdą z nich.

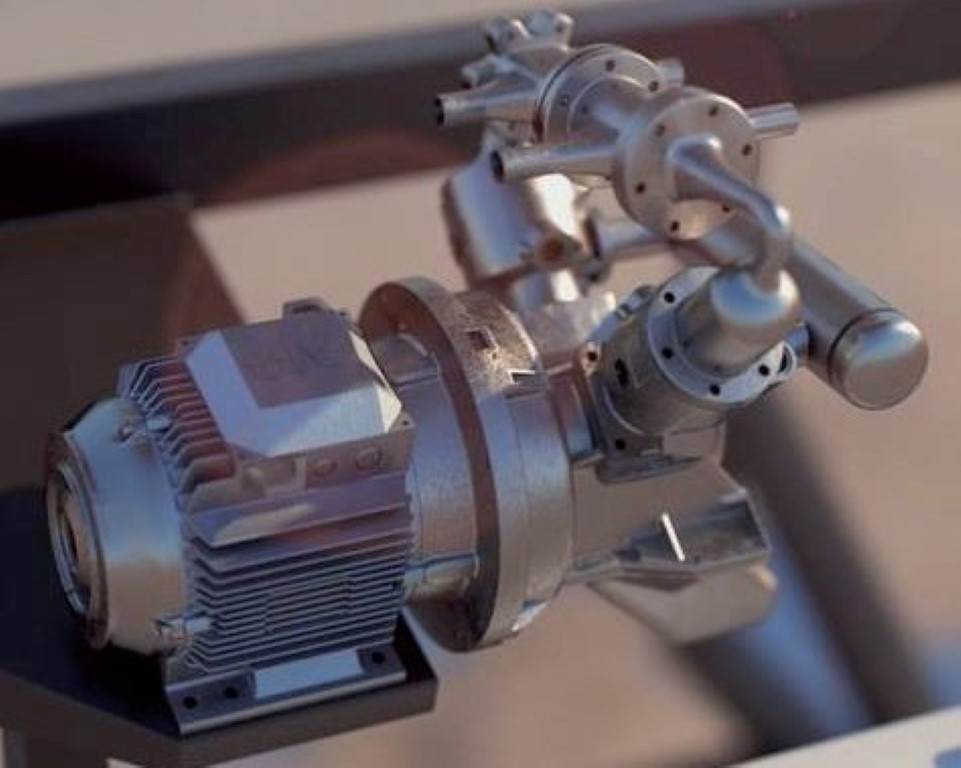

Jak działa silnik Stirlinga – proste wyjaśnienie
Silnik Stirlinga to maszyna cieplna, która zamienia różnicę temperatur na energię mechaniczną, a dalej elektryczną. Działa w zamkniętym obiegu gazu (np. helu, wodoru lub powietrza), bez spalania paliwa wewnętrznego. Gdy gaz przemieszcza się między strefą gorącą a zimną, rozpręża się i kurczy, co napędza tłok. Dzięki temu silnik może być zasilany dowolnym źródłem ciepła – np. spalinami, ogniem, promieniowaniem słonecznym, a nawet ciepłem odpadowym z procesów przemysłowych.
Zalety silnika Stirlinga:
- wysoka sprawność (15–30%)
- możliwość zasilania dowolnym źródłem ciepła
- brak spalania = brak emisji w miejscu pracy
- cicha praca i długa żywotność
Wady:
- skomplikowana mechanika
- potrzeba dużej i stabilnej różnicy temperatur (>150°C)
- wyższy koszt jednostkowy niż TEG

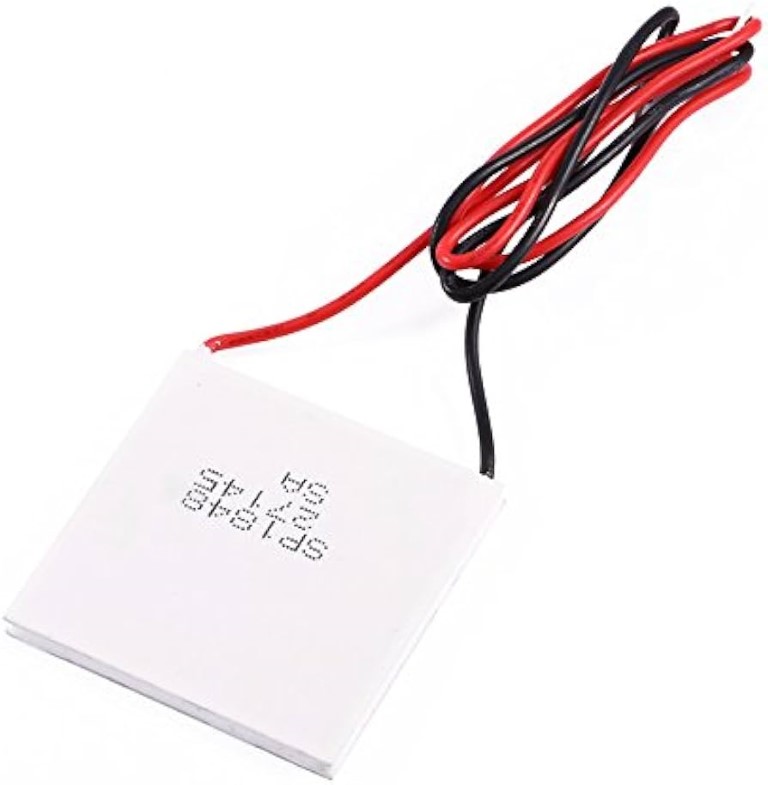

Czym są ogniwa termoelektryczne (TEG)?
TEG (ang. Thermoelectric Generator) to moduły półprzewodnikowe, które zamieniają bezpośrednio różnicę temperatur w prąd elektryczny, dzięki zjawisku Seebecka. W momencie, gdy jedna strona ogniwa jest ogrzewana, a druga chłodzona, powstaje przepływ elektronów, czyli napięcie elektryczne. Choć sprawność TEG jest niska, to mają one inne zalety, które czynią je atrakcyjnymi w konkretnych zastosowaniach.
Zalety ogniw TEG:
- brak ruchomych części, pełna bezobsługowość
- bardzo mały rozmiar, możliwość miniaturyzacji
- długa żywotność (>20 lat)
Wady:
- niska sprawność (3–8%)
- potrzeba bardzo dobrej wentylacji strony zimnej
- wysoki koszt przy wyższej mocy
Porównanie sprawności i kosztów inwestycji
Silnik Stirlinga 1 kW (zasilany ciepłem odpadowym):
- koszt instalacji: ok. 50 000 zł
- praca: 24 h / dobę = 8760 kWh/rok
- oszczędność: 8760 kWh x 1,2 zł = 10 512 zł / rok
- ROI: ok. 5 lat
Moduły TEG 1 kW łącznie (zasilane tym samym źródłem ciepła):
- koszt: 100 000–120 000 zł (dużo więcej ogniw dla tej samej mocy)
- sprawność: ok. 5%
- produkcja energii: taka sama, ale potrzebne >20 kW ciepła
- ROI: ~10–12 lat (dużo zależy od temperatury i konstrukcji)
Schematy techniczne – jak podłączyć Stirlinga i TEG

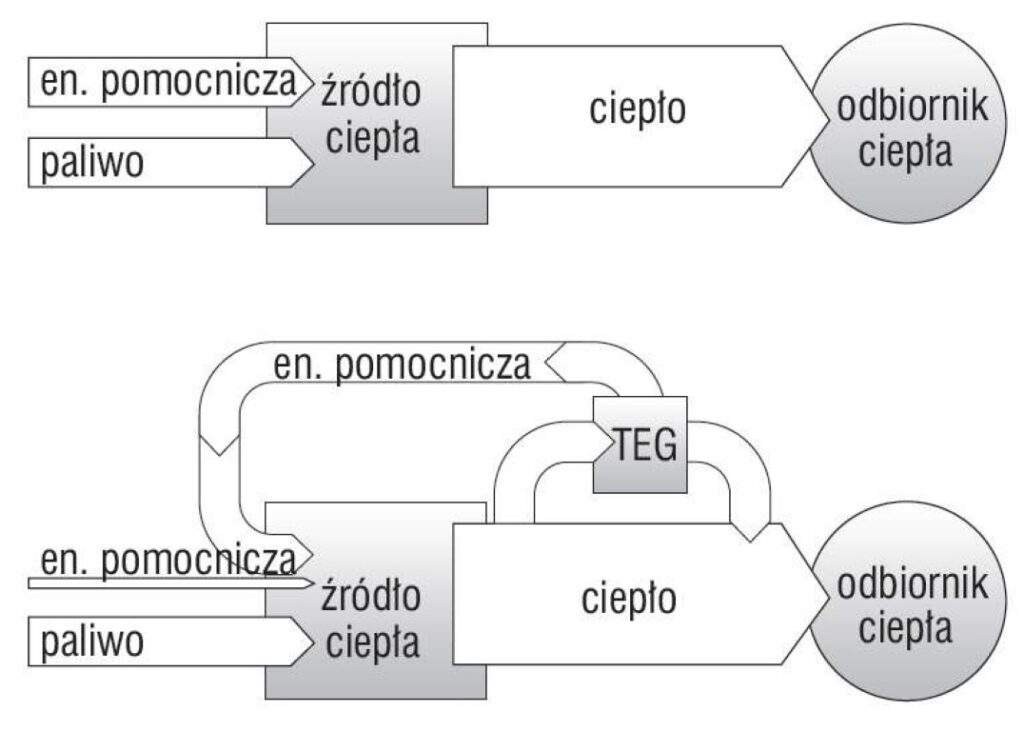

Schemat podłączenia

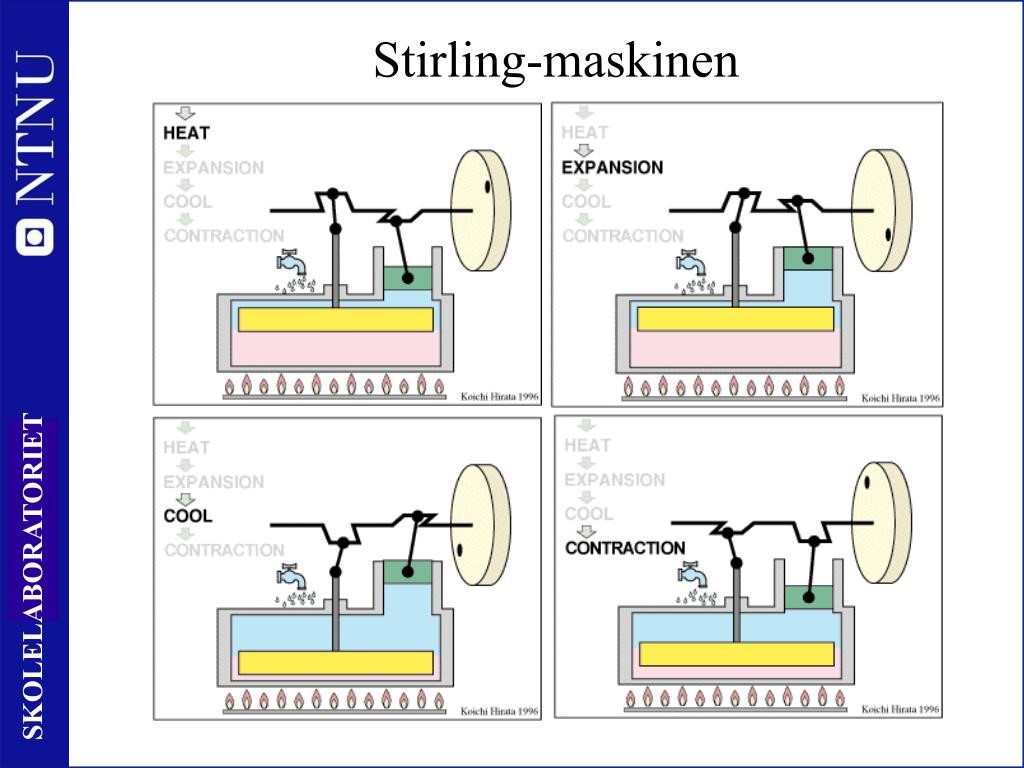

Zasada działania silnika Stirlinga
Schemat podłączenia
Zasada działania silnika Stirlinga
Zastosowanie Stirlinga i TEG w odzysku ciepła odpadowego
Silnik Stirlinga:
- kotły gazowe starszego typu (spaliny >200°C)
- piece na pellet, drewno, kominki
- piece do pizzy, grille przemysłowe
- agregaty prądotwórcze z silnikiem spalinowym (jako drugi odzysk)
- kogeneracja gazowa (trzeci stopień odzysku ze spalin)
- suszarnie, odlewnie, cementownie, zakłady spożywcze z piecami
TEG:
- zasilanie czujników i elektroniki w terenie
- odzysk ciepła z rur, obudów, kominków (jeśli brak miejsca na Stirlinga)
- systemy off-grid, gdzie liczy się niezawodność

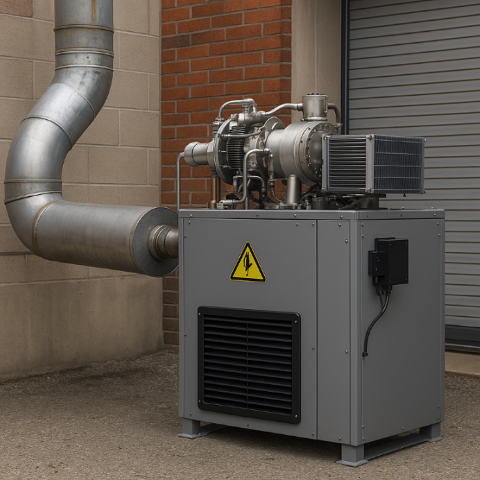

Połączenie Stirlinga z odzyskiem ciepła do CWU – układ szeregowy
Z komina możemy odzyskać ciepło do podgrzewania wody użytkowej. Warto jednak najpierw zainstalować silnik Stirlinga, który potrzebuje wysokiej temperatury, a dopiero potem wężownicę do CWU, by wykorzystać niższe temperatury.
Zysk: większa efektywność, zero strat – wykorzystujemy każdą kilowatogodzinę.
Ile ciepła potrzeba do napędzenia silnika Stirlinga? Sprawność rzeczywista Stirlinga wynosi ~20%. Aby uzyskać 10 kW prądu, potrzeba 50 kW ciepła odpadowego. Temperatura spalin: >250°C, najlepiej 300–400°C.
Źródła: przemysłowe piece, spaliny z kogeneracji, huty, cementownie
| Branża / Obiekt | Źródło ciepła | Temp. | Stirling | TEG |
|---|---|---|---|---|
| Biogazownie | Silnik spalinowy, spaliny | 80–600°C | TAK | TAK |
| Oczyszczalnie ścieków | Agregaty, fermentacja biogazu | 60–500°C | TAK | TAK |
| Kotłownie miejskie (węgiel, biomasa) | Kominy, spaliny | 150–600°C | TAK | TAK |
| Huty, odlewnie, cementownie | Piece, tunele, komory | 300–1000°C | TAK | TAK |
| Zakłady spożywcze | Komory cieplne, suszarnie | 80–250°C | TAK | TAK |
| Chłodnie i agregaty HVAC | Sprężarki, wyrzuty powietrza | 60–100°C | NIE | TAK |
Obie technologie – silnik Stirlinga i ogniwa TEG – mają miejsce na rynku. Jeśli jednak zależy nam na produkcji prądu z ciepła odpadowego w sposób wydajny, ekonomiczny i niezależny, to silnik Stirlinga jest wyraźnym zwycięzcą.
Natomiast TEG doskonale sprawdzają się w systemach niskomocowych, bezobsługowych i rozproszonych, np. w automatyce przemysłowej czy czujnikach IoT.
